東莞直線模組導軌的校調與保養，為自動化機械增添動力

文章來源：東莞希思克傳動科技有限公司    發布日期：2020-5-28    瀏覽：1547次

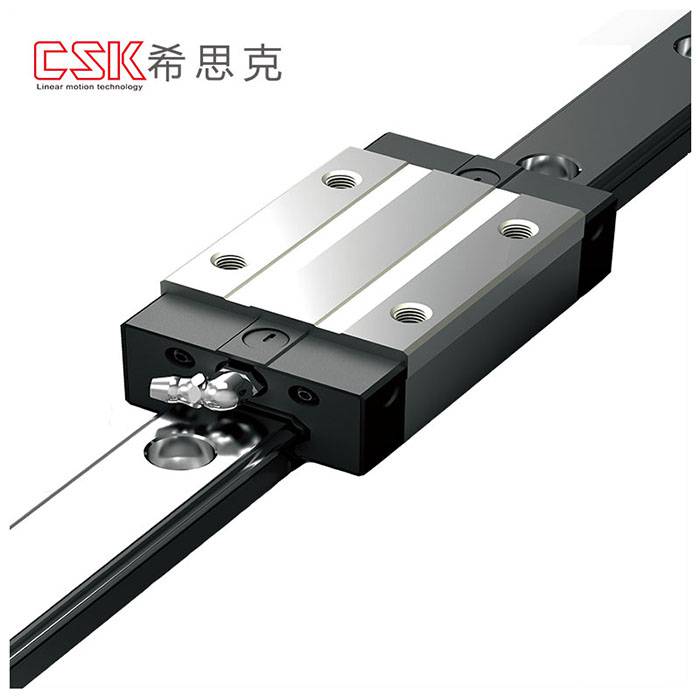

直線導軌是數控切削機床的重要組成部分，是一種用于直線往復運動的工具，它具有線性運動軸承前所未有的較高額定負荷，但也能承受一定的扭矩，在高負荷情況下也能實現高精度直線運動，設備運行平穩、準確。

數控切割機上的直線導軌和直線軸是數控切割機的核心部件之一，用于導向和支撐。以便確保數控切割具備較高的加工精度，大家規定其直線導軌和直線具備較高的導向性精度和優良的運動穩定性。

最普遍的是平面直線導軌、直線滾動直線導軌和圓滾子和平面直線導軌緊密結合形成滾動體直線導軌。雖然直線導軌分類很多,但工作性能基本相同,為載體提供了一個平滑的移動面;機床的切削力處理,減少了對被動部件的影響。

大多數直線導軌是線性運動的，很少有弧線。直線導軌運動速度快，摩擦系數小，靈敏度高，滿足運動部件的工作要求。其中滾動元件如何與軌道面接觸是最直接影響系統性能的因素之一。

直線導軌使數控切割可以得到迅速的進給速率，在同樣的主軸軸承速率下，迅速進給是直線導軌的特性。那么我們需要如何調整線性導軌？

具體操作我們往下看：

1.在直線導軌兩端拉緊1/2000毫米的標準鋼絲，調整直線導軌兩墊板上的調整螺釘，使直線導軌兩端側面與標準鋼絲之間的距離達到一定值，并以此為標準距離。

2.用鋼帶測量?jī)啥酥?、副直線導軌之間的距離，鋼帶的拉力為20N，拉伸精度為機床跨度的1/2000毫米。否則，在調整鋼絲的同時，用整條鋼絲調整直線導軌，確保標準距離不變。

3、用精度為1/10000mm經緯儀測量主直線導軌與副直線導軌兩端的平面度，并用直線導軌上調高螺栓調節，使兩端主副直線導軌的平面度保持在0.5mm以內。

4.用壓板壓緊一端主副直線導軌，作為調整直線導軌水平和縱向水平度、主副直線導軌平面度、主副直線導軌間距的依據。直線導軌的直線度基于鋼絲和直線導軌側面之間的標準距離。

5.用調節銷和螺塞逐一調節各主直線導軌兩端面與標準鋼線的距離，調節至標準距離。

6.用氣泡水平儀調整直線導軌的水平和垂直水平度，從直線導軌的一端到另一端逐漸校準，然后測量?jī)蓷l直線導軌的接頭，確保它們處于水平狀態。

7.主副直線導軌校準合格后，應小心擰緊直線導軌之間的連接螺栓，并用壓板壓緊直線導軌。同時，應仔細檢查直線導軌的各部分是否有移動和變形，直線導軌連接處的水平面和側面應保持光滑。

我們?cè)谌粘＞S護中，也要注意數控切割機直線導軌的維護，保證設備更好的運行。具體方法如下

1、拔下數控切割機的總電源，多次按下數控切割機的開關，釋放靜電。

2、卸下數控切割機的直線導軌。用布小心擦拭線性導軌表面的油污和累積的廢渣。

3、用手指在用手指在直線導軌表面涂少許油脂，優先保證溝槽內。

4.在直線導軌上滴幾滴潤滑油，然后來回移動直線導軌幾次，確保潤滑油在直線導軌上都有。

5、把直線導軌裝上去。隨后，開啟數控切割機的總開關電源，按下數控切割機的電源開關。
