直線電機應用知識：磁柵與光柵的特點及不同應用的要求

文章來源：東莞希思克傳動科技有限公司    發布日期：2023-6-26    瀏覽：414次

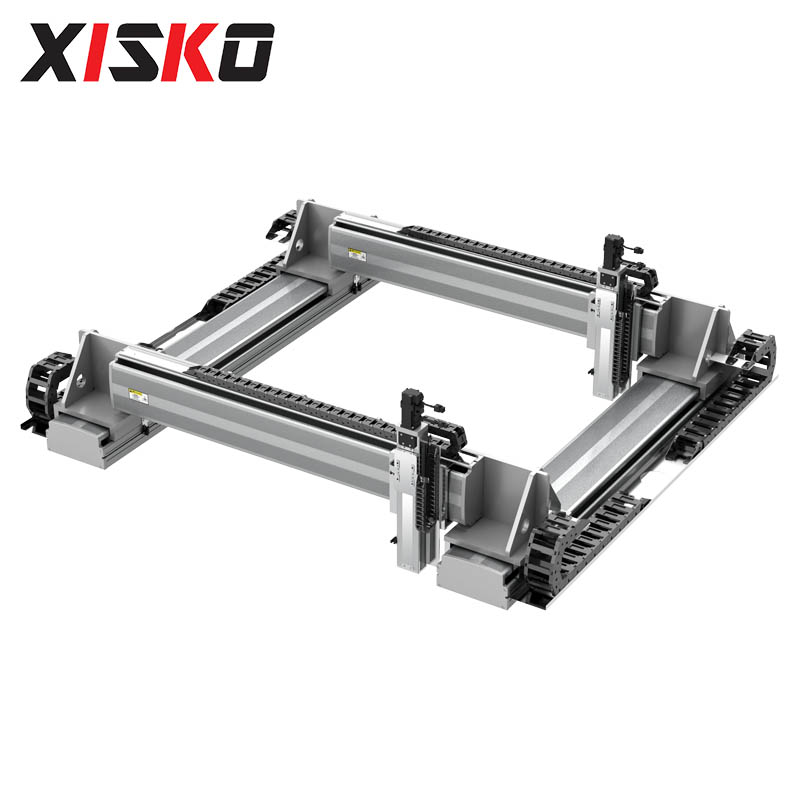

直驅是指直接驅動，是新型的電機直接和運動執行部分結合，即電機直接驅動機器運轉，沒有中間的機械環節，相對常規驅動技術他使控制環節可獲得極高增益，其反饋亦是檢測最終的位置避免了傳動環節的耦合誤差和擾動，具有靜態精度高動態性能好的優勢。直接驅動技術的優點是摩擦小、維護工作量小和生產效率高。

典型的直接驅動技術的應用包括，以直線電機為核心驅動元件的直接運動部件和以力矩電機為核心驅動元件的回轉運動元件（引自百度詞條）。直驅的核心包括驅動部分和位置反饋（感知）部分，驅動部分/執行部分包括動子、定子、線圈等，位置反饋感知部分包括磁柵、光柵、容柵等，結構可以是線性測量的，也可以是角度測量的。

一個完整的直驅部件，包括執行部分（線圈、磁鋼、壓電瓷片等）、位置反饋部分和驅動部分（驅動器），首先需要了解伺服驅動器如何使用位置反饋數據。

在伺服驅動器里（直線電機或普通伺服電機），光柵尺數據分別去往電流環，速度環、3部分，在電流環里編碼器數據被用來確認動子和定子的相對位置確認磁場施加的正確位置，通常電流環的pwm發生器是10位分辨率即可，通常的只想電機磁截距20毫米以上，因此電流環只要滿足在20毫米的范圍內能夠有10位的有效分辨率就好了，折合電流環需要的分辨率約20000/1000=20微米，保守下10微米就夠了。在速度環中，編碼器數據用來確認當前動定子的相對速度，通常電流環頻率是每秒10k次或更低，速度環是電流環的四分之一（2.5k）或一半（5k），在每次速度閉環中必需保證能夠有效的得到足夠多的數據（至少能夠得到1個數據）才能保證速度環的PI輸出是穩定的，如果用1微米的分辨率，那么最低速度是2.5mm/s，低于這個速度將導致運行的不平順（電流環比例積分波動巨大），這是極限情況，通常速度環周期需要更多的脈沖來滿足速度的平順度，通常需要直線電機位置環的定位精度是微米級，因此位置環一般微米級就夠了，通常位置環的需要的分辨率是需要的重復定位精度的2-5倍，如果重復是2微米，那么位置環的光柵尺分辨率要1微米或0.5微米。對于只需要最終定位的應用場合，不考慮中間的運行平穩的場合（機床加工、3D打印、線切割），就需要很高的分辨率，保證刀具的壽命，加工的表面效果。

磁柵魯棒性好抗污染能力強行程大但是精度、分辨率和細分誤差要比光柵要差，光柵的抗污染弱項。

對精度要求較高而且控制的中間狀態也很平穩的場合，例如：半導體行業的生產和測量設備、PCB電路板組裝機、高精度機床、3D打印、線切割以及測量機等應用只有光柵和個別高性能磁柵可以勝任。

對于超精密的應用，如精密半導體加工只有衍射光柵可以勝任。

對抗污染要求高的場合，如機器人抓取、送料等可選用磁柵和低成本光柵。

對抗沖擊要求高的場合，優先考慮磁柵和鋼帶柵尺的開放式光柵尺。

對不允許使用鐵磁材料的場合，如用于檢測微電子電路的電子束顯微鏡應用上只能選擇光柵。

對成本要求高的場合，優先考慮使用磁柵。
